  精密空调简介及安装注意事项

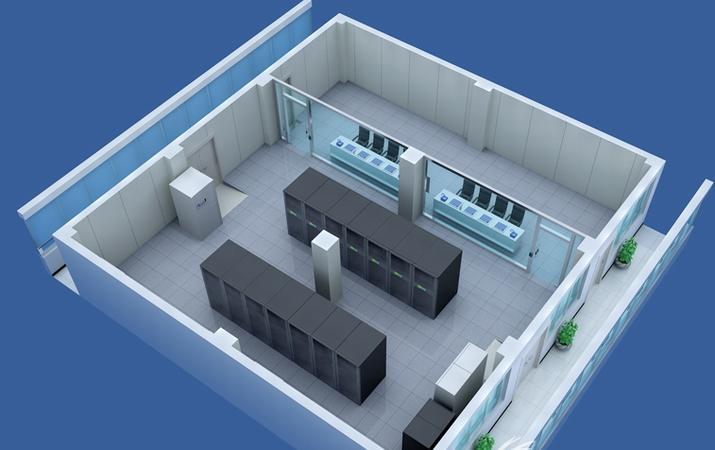

  一、精密空调简介

  精密空调,是指能够充分满足机房环境条件要求的机房专用精密空调机,机房专用空调设备制冷系统形式很多,机房专用空调机组制冷系统主要冷却形式有风冷式、水冷或乙二醇水冷式、冷冻水式、双冷源系统等。

  机房精密空调机广泛适用于计算机机房、程控交换机机房、卫星移动通讯站、大型医疗设备室、实验室、测试室、精密电子仪器生产车间等高精密环境,这样的环境对空气的温度、湿度、洁净度、气流分布等各项指标有很高的要求,必须由每年365天、每天24 小时安全可靠运行的专用机房精密空调设备来保障



  二、机房专用空调与普通舒适空调的区别

  计算机机房对温度、湿度及洁净度均有较严格的要求,因此,计算机机房专用空调在设计上与传统的舒适性空调有着很大区别,表现在以下5个方面:

  1、传统的舒适性空调主要是针对于人员设计,送风量小,送风焓差大,降温和除湿同时进行;而机房内显热量占全部热量的90%以上,它包括设备本身发热、照明发热量、通过墙壁、天花、窗户、地板的导热量,以及阳光辐射热,通过缝隙的渗透风和新风热量等。这些发热量产生的湿量很小,因此采用舒适性空调势必造成机房内相对湿度过低,而使设备内部电路元器件表面积累静电,产生放电从而损坏设备、干扰数据传输和存储。同时,由于制冷量的(40%——60%)消耗在除湿上,使得实际冷却设备的冷量减少很多,大大增加了能量的消耗。机房专用空调在设计上采用严格控制蒸发器内蒸发压力,增大送风量使蒸发器表面温度高于空气露点温度而不除湿,产生的冷量全部用来降温,提高了工作效率,降低了湿量损失(送风量大,送风焓差减小)。

  2.舒适性空调风量小,风速低,只能在送风方向局部气流循环,不能在机房形成整体的气流循环,机房冷却不均匀,使得机房内存在区域温差,送风方向区域温度低,其他区域温度高,发热设备因摆放位置不同而产生局部热量积累,导致设备过热损坏。而机房专用空调送风量大,机房换气次数高(通常在30——60次/小时),整个机房内能形成整体的气流循环,使机房内的所有设备均能平均得到冷却。

  3.传统的舒适性空调,由于送风量小,换气次数少,机房内空气不能保证有足够高的流速将尘埃带回到过滤器上,而在机房设备内部产生沉积,对设备本身产生不良影响。且一般舒适性空调机组的过滤性能较差,不能满足计算机的净化要求。采用机房专用空调送风量大,空气循环好,同时因具有专用的空气过滤器,能及时高效的滤掉空气中的尘挨,保持机房的洁净度。

  4.因大多数机房内的电子设备均是连续运行的,工作时间长,因此要求机房专用空调在设计上可大负荷常年连续运转,并要保持极高的可靠性。舒适性空调较难满足要求,尤其是在冬季,计算机机房因其密封性好而发热设备又多,仍需空调机组正常制冷工作,此时,一般舒适性空调由于室外冷凝压力过低已很难正常工作,机房专用空调通过可控的室外冷凝器,仍能正常保证制冷循环工作。

  5.机房专用空调一般还配备了专用加湿系统,高效率的除湿系统及电加热补偿系统,通过微处理器,根据各传感器返馈回来的数据能够精确的控制机房内的温度和湿度,而舒适性空调一般不配备加湿系统,只能控制温度且精度较低,湿度则较难控制,不能满足机房设备的需要。


  三、机房精密空调特点

  1、显热量大

  机房内安装的主机及外设、服务器、交换机、光端机等计算机设备以及动力保障设备,如UPS电源,均会以传热、对流、辐射的方式向机房内散发热量,这些热量仅造成机房内温度的升高,属于显热。一个服务器机柜散热量在每小时几千瓦到十几千瓦,如果是安装刀片式服务器,散热量会高一些。大中型计算机房设备散热量在400W/m2左右,装机密度较高的数据中心可能会到600W/m2以上。机房内显热比可高达95%。

  2、潜热量小

  不改变机房内的温度,而只改变机房内空气含湿量,这部分热量称为潜热。机房内没有散湿设备,潜热主要来自工作人员及室外空气,而大中型计算机机房一般采用人机分离的管理模式,机房围护结构密封较好,新风一般也是经过温湿度预处理后进人机房,所以机房潜热量较小。

  3、风量大、焓差小

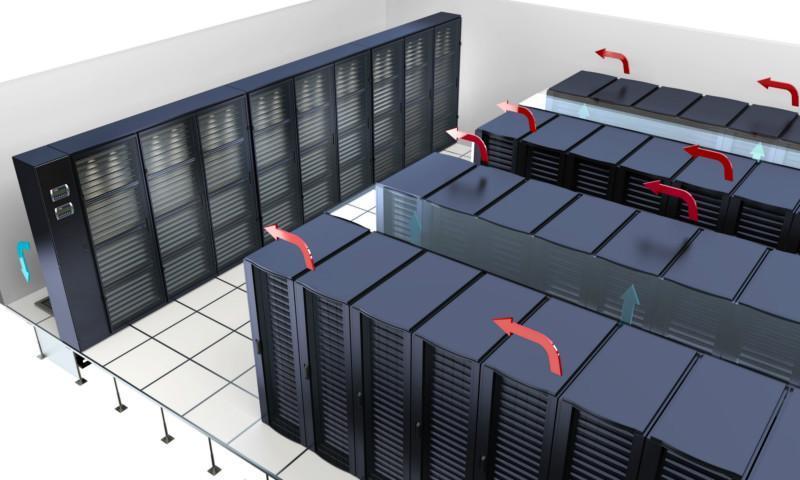

  设备的热量是通过传导、辐射的方式传递到机房内,设备密集的区域发热量集中,为使机房内各区域温湿度均匀,而且控制在允许的基数及波动范围内,就需要有较大的风量将余热量带走。另外,机房内潜热量较少,一般不需要除湿,空气经过空调机蒸发器时不需要降至零点温度以下,所以送风温差及焓差要求较小,为将机房内余热带走,就需要较大送风量。

  不间断运行、常年制冷机房内设备散热属于稳态热源,全年不间断运行,这就需要有一套不间断的空调保障系统,在空调设备的电源供给方面也有较高的要求,不仅需要有双路市电互投,而且对于保障重要计算机设备的空调系统还应有发电机组做后备电源。长期稳态热源造成即便在冬季机房内也需要制冷,尤其是在南方地区,更为突出。在北方地区,如果冬季仍需制冷,在选择空调机组时,需要考虑机组的冷凝压力和其他相关问题,另外可增加室外冷空气进风比例,以达到节能的目的。 送回风方式较多 空调房间的送风方式取决于房间内热量的发源及分布特点,针对机房内设备密集式排列,线缆、桥架较多以及走线方式等特点,空调的送风方式分为下送上回、上送上回、上送侧回、侧送侧回。

  4、静压箱送风

  机房内空调送回风通常不采用管道,而是利用高架地板下部或天花板上部的空间作为静压箱送回风,静压箱内形成的稳压层可使送风均匀,使空间内各点静压相等。

  5、洁净度要求高 电子计算机机房有严格的空气洁净度要求。空气中的尘埃、腐蚀性气体等会严重损坏电子元器件的寿命,引起接触不良和短路等,因此要求机房专用空调能按相关标准对流通空气进行除尘、过滤。另外,要向机房内补充新风,保持机房内的正压。根据《电子计算机机房设计规范》规定,主机房内的空气含尘浓度,在静态条件下测试,每升空气中大于或等于0.5m的尘粒数,应小于18000粒。主机房与其他房间、走廊间压差不应小于4.9Pa,与室外静压差不应小于9.8Pa。


  四、精密空调选择原则

  1、计算机房设备的功率及发热量,根据机房内设备的发热量、机房面积、机房条件(包括层高、密封、装修、室外机安装位置等)、当地气候条件等估算出机房空调机的总制冷量、总风量、加湿量等参数得出设备容量,必要时可以考虑一定的设备备份。

  2、空调冷却方式有风冷型、水冷型、双冷源等,如果大楼内部可以提供冷却水,水冷型方式还是不错的选择的。但是很多大楼不提供冷却水,所以只能做风冷型。最终还是要根据整个建筑物的整体结构选用合适的空调冷却方式。

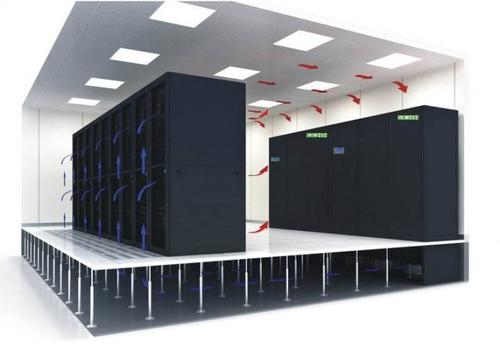

  3、机房专用精密空调机送风形式多为上送下回和下送上回式。下送上回式的冷风是通过保持正压的活动地板下的静压风库送入计算机设备和机房的,并且可以给发热量大的设备单独送风,一般机房多采用这种送风形式;上送下回式就是把空调机调整了温度和湿度的空气,经过吊顶送进计算机柜。而后再通过活动地板下返回空调机下部回风口。这种送风形式适用于计算机柜本身散热方式是从机柜顶部送风,机柜下部或侧下部排风的计算机系统,实验室常见。送风形式的选择需要具体情况具体分析,比如有些机房层高不高,导致静电地板离地小于300mm,这种情况就不适合下送上回式了。

  五、安装要注意事项

  1、精密空调空调机的电源为3/N-380/220V50Hz,采用三相四线制供电,要求电压稳定,其偏差值不得超过额定的±10%。

  2、在电源进线上要装配一只自动空气开关。

  3、进线要用铜芯导线和电缆线。

  4、设备专管供水、水压不低于0.1MPa。

  5、用户要自配电源总开关及熔断丝,恒温恒湿空调机要有可靠接地,地线要用多股铜线,并经常检查,以确保人身安全。

  6、机组出风口有导风板,用户可自由调节风向,使房间温湿度均匀。

  7、热气管道垂直高度超越20m时,应于热气管的垂直管的低处安装油分离器,并也需安装U型存油弯。 冷凝器出、入口水平处,必须加装向上的∩型反向弯,高度为190mm,防止停机时致冷剂倒流。优先选用专用方向弯配件。

  8、为避免发生再冷凝的情况,应在机组的热气管出口处及存油弯的排液管上安装单向阀。

  9、水平走向的热气管道应向冷凝器方向倾斜,以减少油液与已冷凝的制冷剂于压缩机停止运行时回流至压缩机。

  10、管道应使用管道夹固定于墙面或地面,管道夹之间的距离应维持于0.5m-2m之间。为避免管道因震动,产生磨擦导致管道受损发生泄漏,管道夹应采用橡胶作减震处理。

  11、如管道需穿越墙体,管道表面需加上绝缘保护层,以防管道受腐蚀及损害。
